【IPP-HDMI-E(HDMIエクステンダー)】離れた位置のモニターへ映像を表示する方法について

Q

【IPP-HDMI-E(HDMIエクステンダー)】離れた位置のモニターへ映像を表示する方法について

A
製品HDMIエクステンダー
型番IPP-HDMI-E

HDMIエクステンダーを使用することで、NVRの映像を離れた場所のモニターへ出力することが可能です。

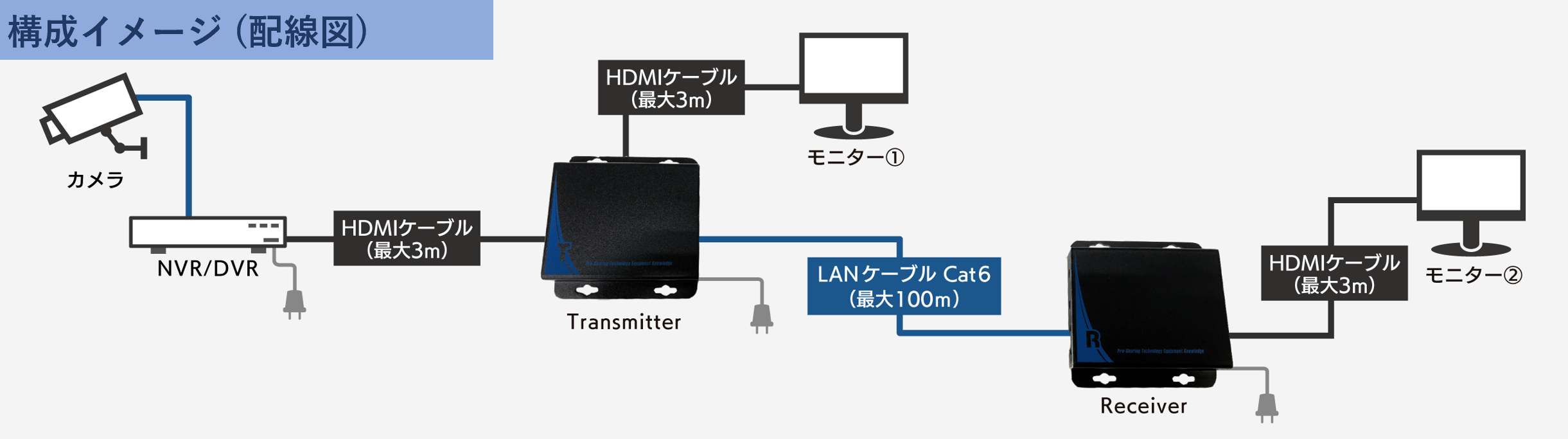

構成イメージは下図を、接続手順は図以降を参照ください。


仕様上の注意点   内容
HDMIケーブル送信側/受信側とも最大3m推奨
LANケーブル最大 100m(Cat6 推奨)

【Step.1】

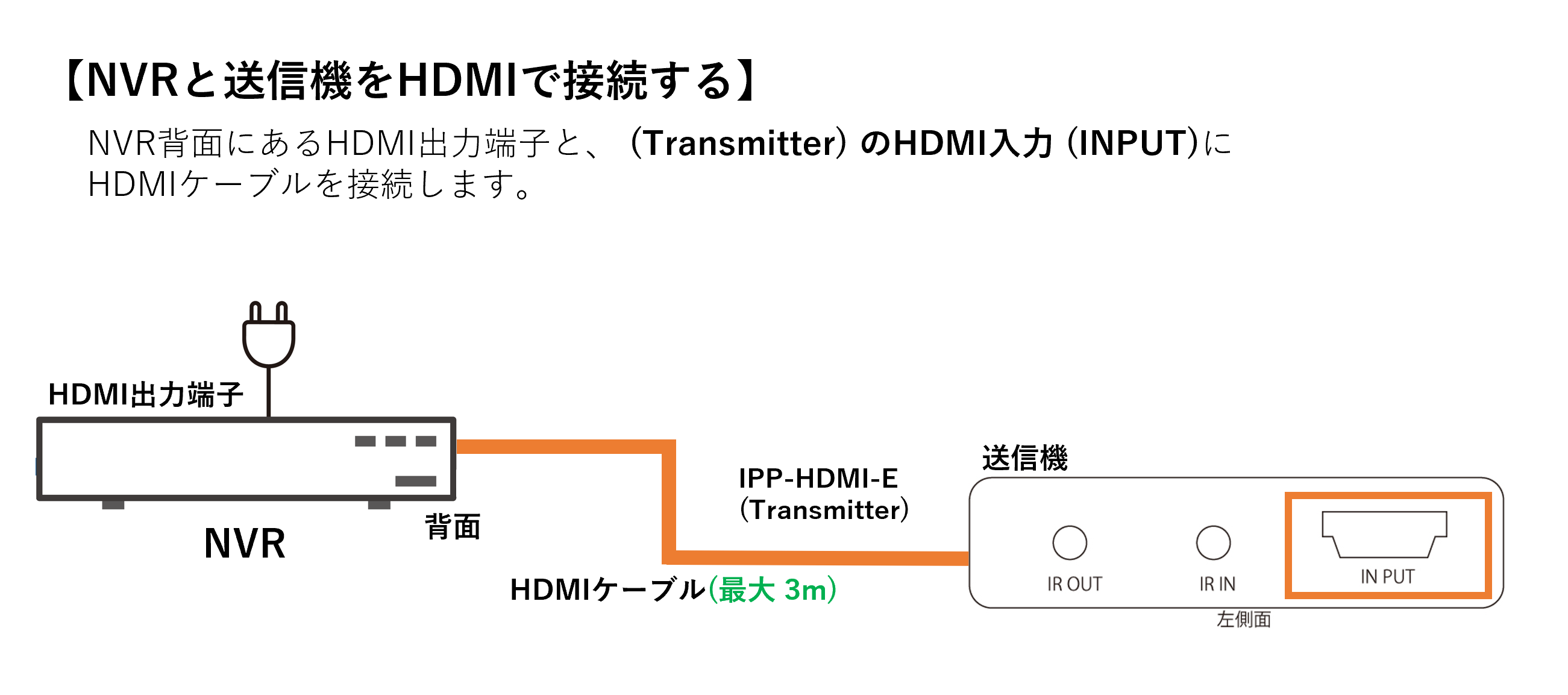

レコーダーと送信機をHDMIで接続します。


【Step.2】

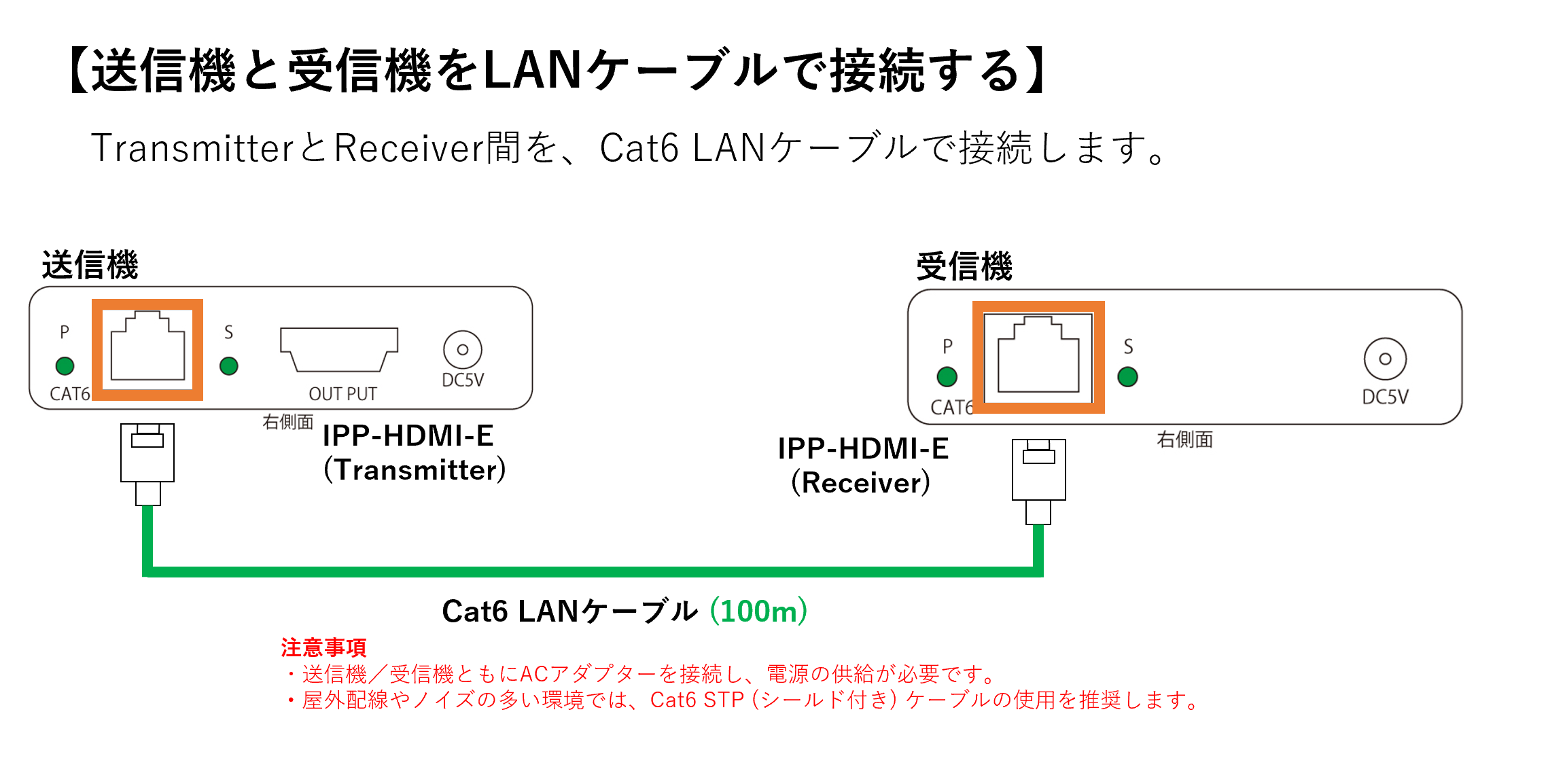

送信機と受信機をLANケーブルで接続します。


【Step.3】

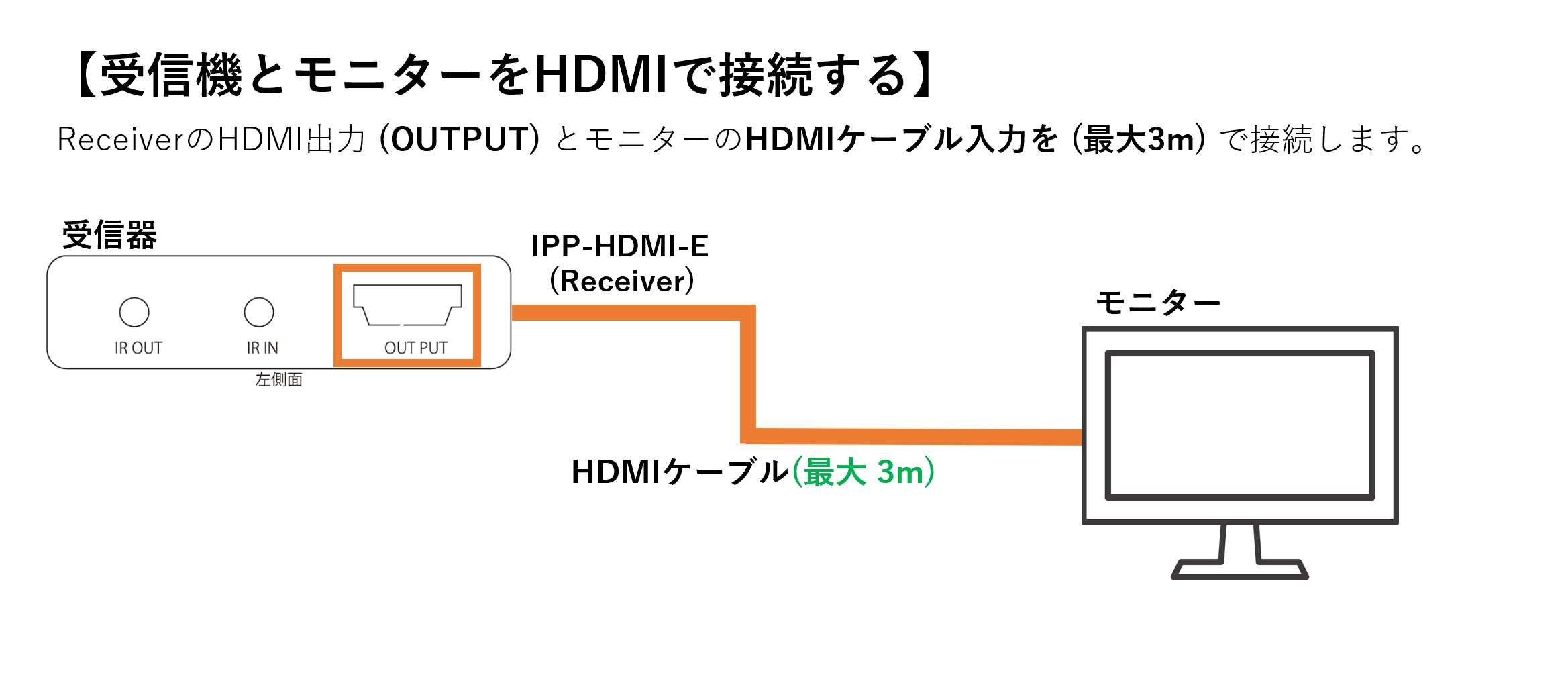

受信機とモニターをHDMIで接続します。


【Step.4】

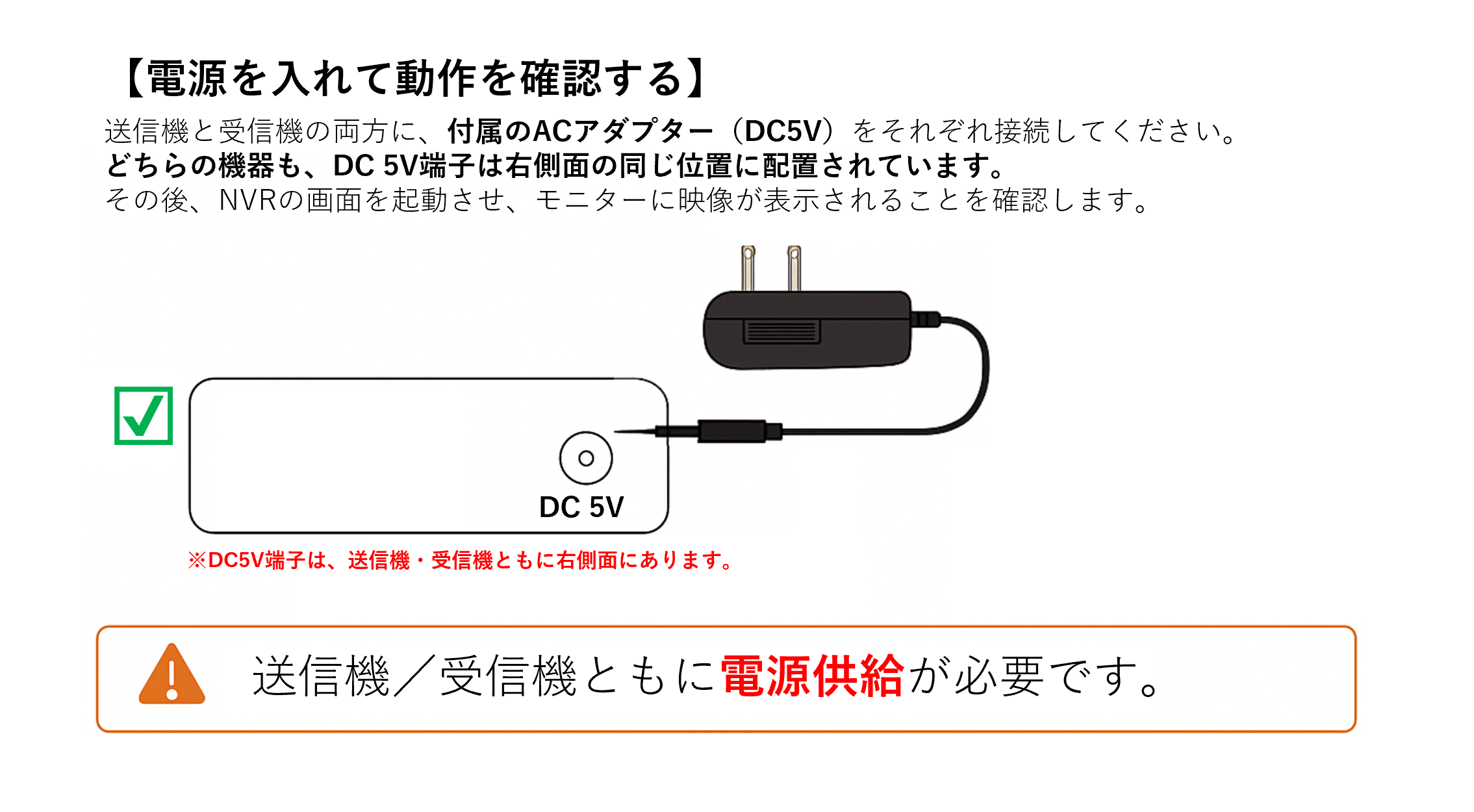

最後に送信機・受信機へACアダプターを接続し、電源を入れます。

モニターへ映像が出力されたことを確認し、完了です。


【備考】

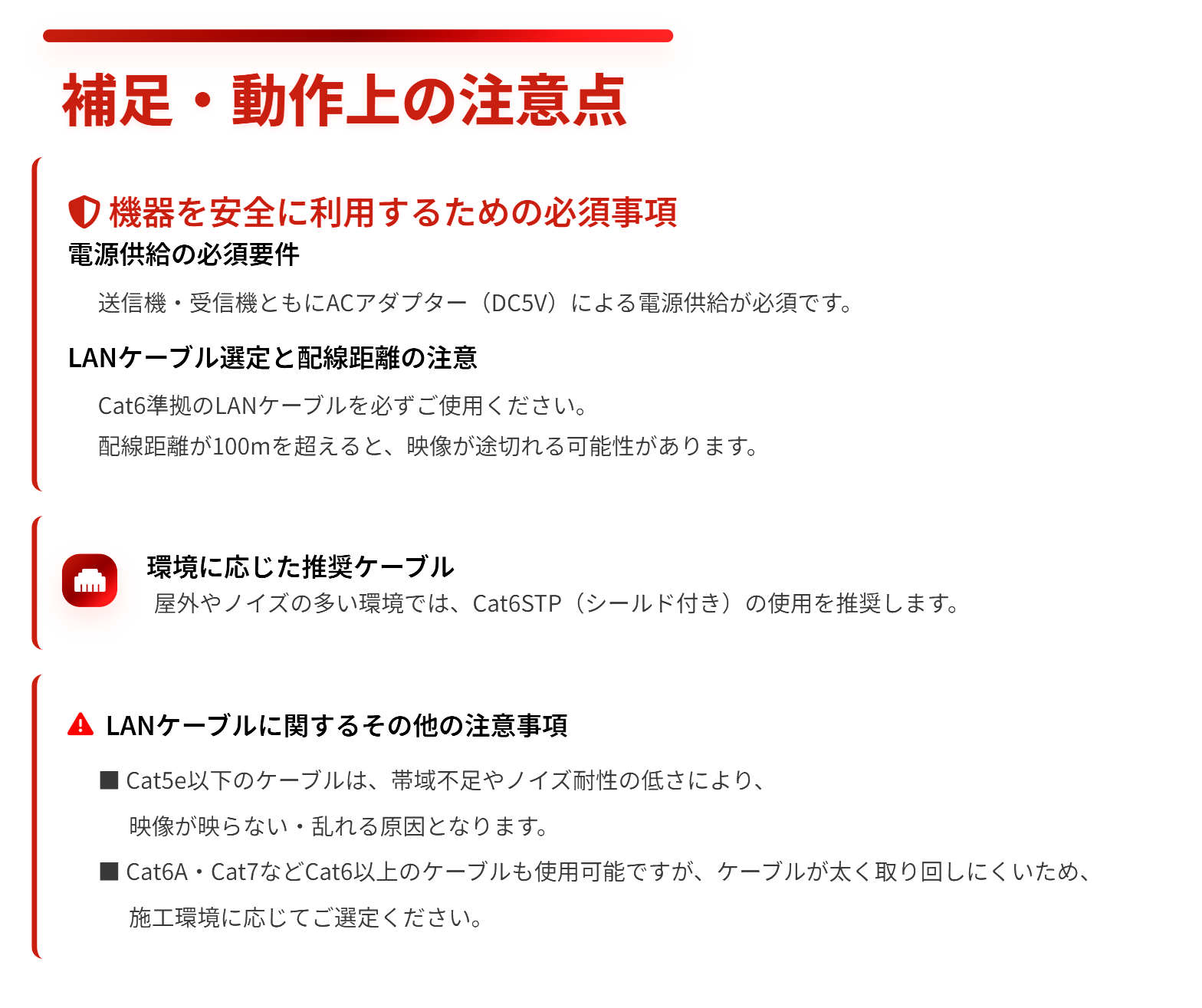

動作上の注意点は以下を参照ください。
