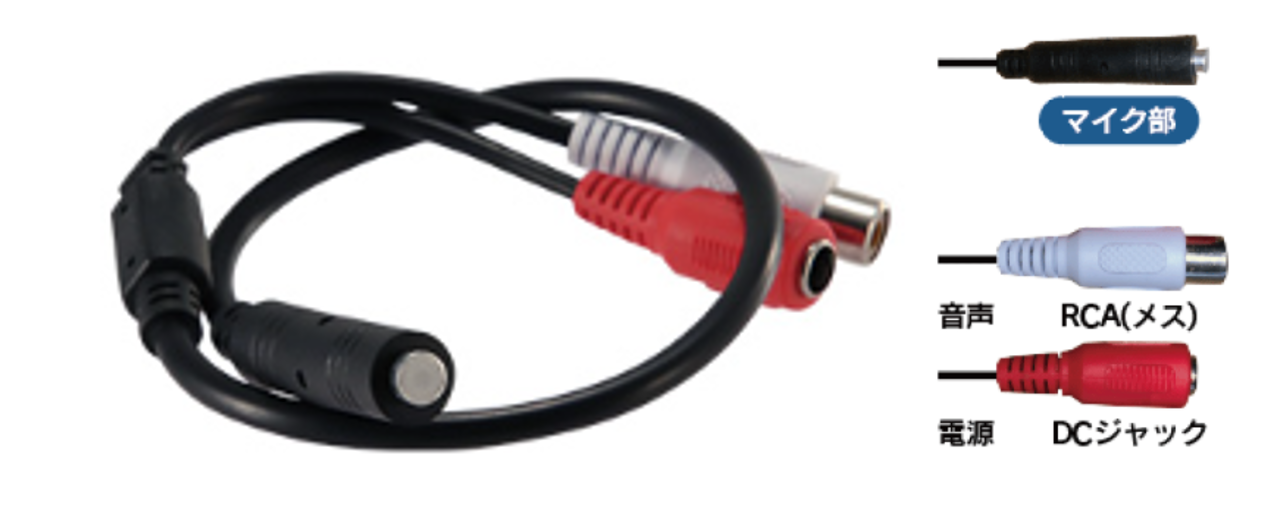

【集音マイクの接続方法】

❶電源線には付属のACアダプター（12V/1A）を接続します。

❷音声の線には希望の長さの同軸ケーブルを接続し、レコーダーの音声入力へ差します。接続時の端子の形状が異なるため、別売BNC/RCA（メスオス）が必要です。

​

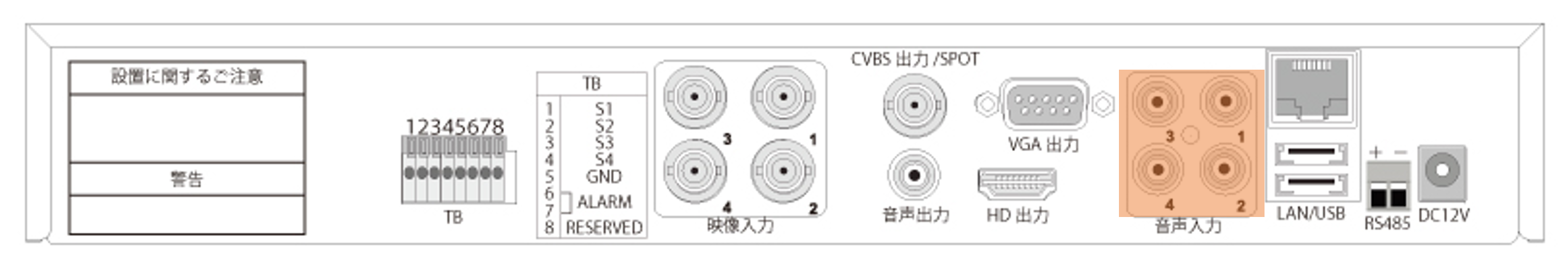

（例：NS-6045AHR背面図）

​

❸マイク部は録りたい音の付近に設置し、レコーダー側の音声設定が必要になります。音声の有効化、割り当てチャンネルの設定を確認してください。

​

・HDMIケーブル使用時

HDMI端子から映像と共に出力されます。モニター側での音量が有効化されていることはご確認ください。

​

・VGAケーブル/CVBS端子を使用

音声は共に出力されませんので、レコーダー側の音声出力端子とモニターまたはスピーカー（アンプ機能付き）という接続経路を使用してください。端子については、対象機器に合わせてケーブルをご用意ください。
