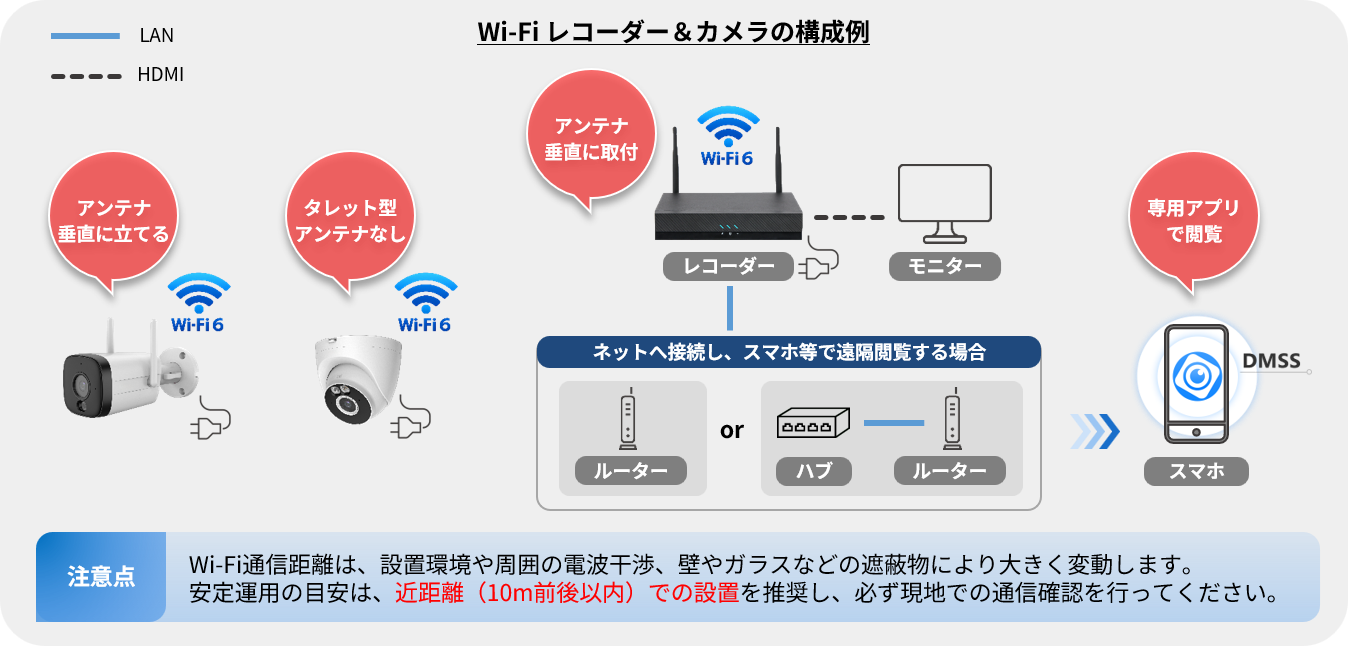

以下から運用方法に合わせて選択のうえ、手順に進んでください。

​

❶ LAN運用

・遠隔監視をしない場合（ローカル環境）

・任意のIPアドレスを設定する場合

​

❷ WAN運用

・遠隔監視をする場合（インターネット環境）

・DHCPでIPアドレスを割当てる場合

【手順1】

-初期設定-

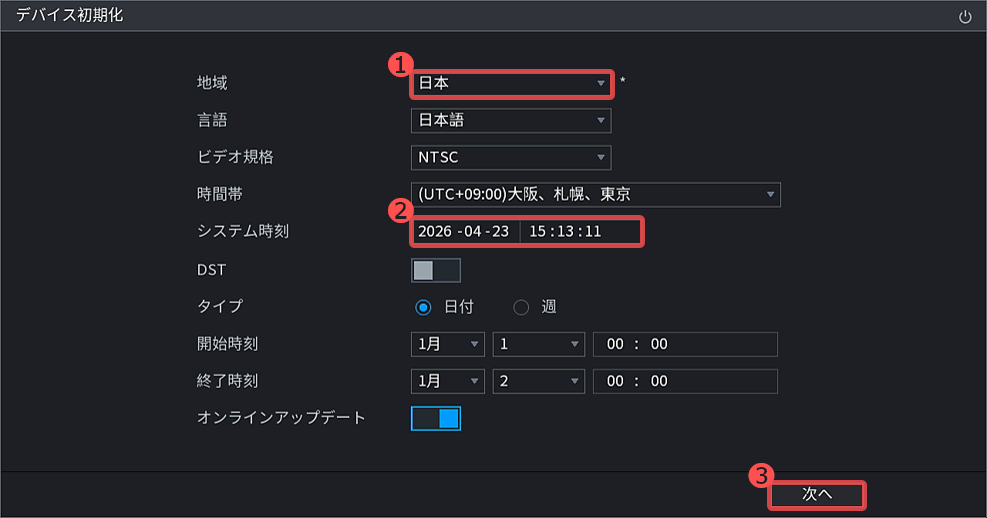

❶[地域]から日本を選択 ＞ ❷[システム時刻]を調整し、❸[次へ]をクリックします。

【手順2】

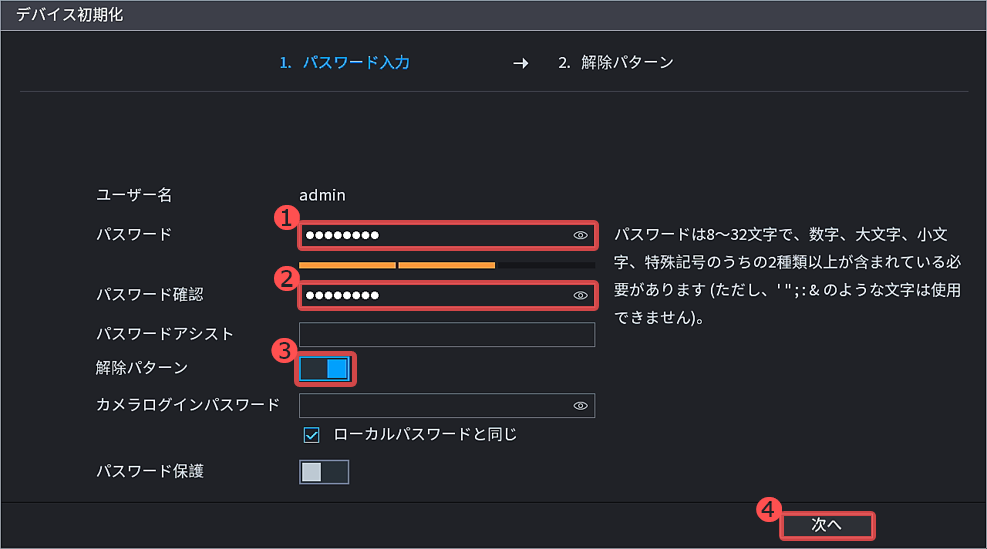

❶[パスワード]でレコーダーのログインパスワードを設定し、❷[パスワード確認]で再入力します。

パターン解除を設定する場合は、❸[解除パターン]を有効にし❹[次へ]をクリックします。

【手順3】

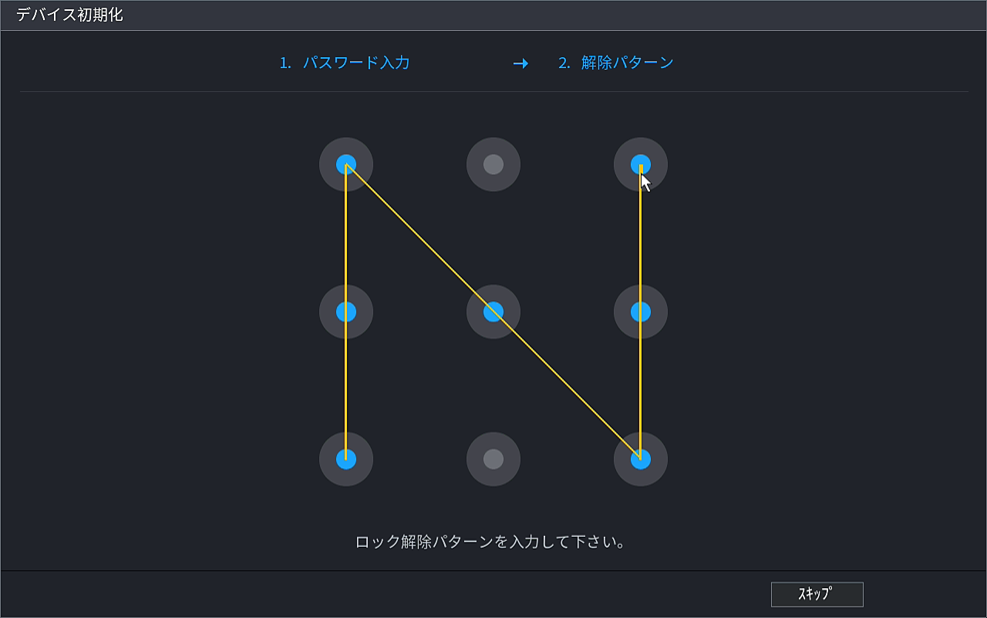

ロック解除パターンを有効にした場合は、任意の解除パターンを設定します。

【手順4】

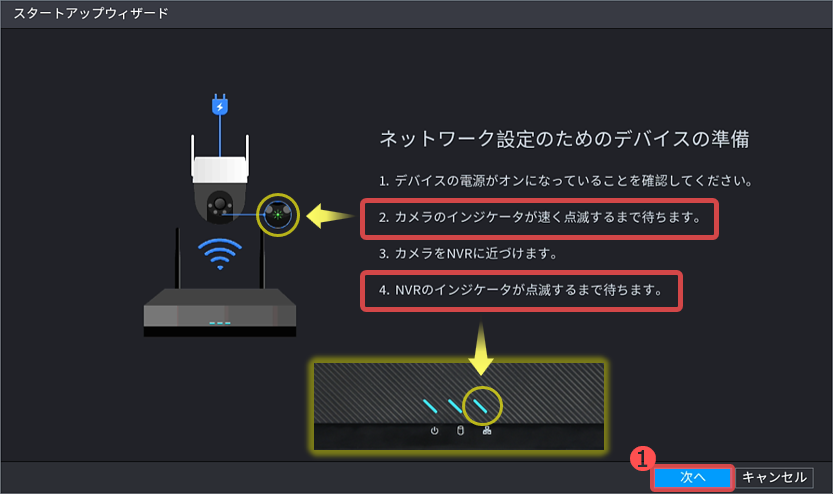

画面の案内通り、すべてのカメラの電源ON ＆ レコーダーの近くに置いた状態にします。

1. カメラのインジケータが"赤点灯"から"緑点滅"になっていることを確認。
2. レコーダーの前面、向かって右側のインジケータが"青点滅"しているかを確認。

​

❶[次へ]をクリックします。

【手順5】

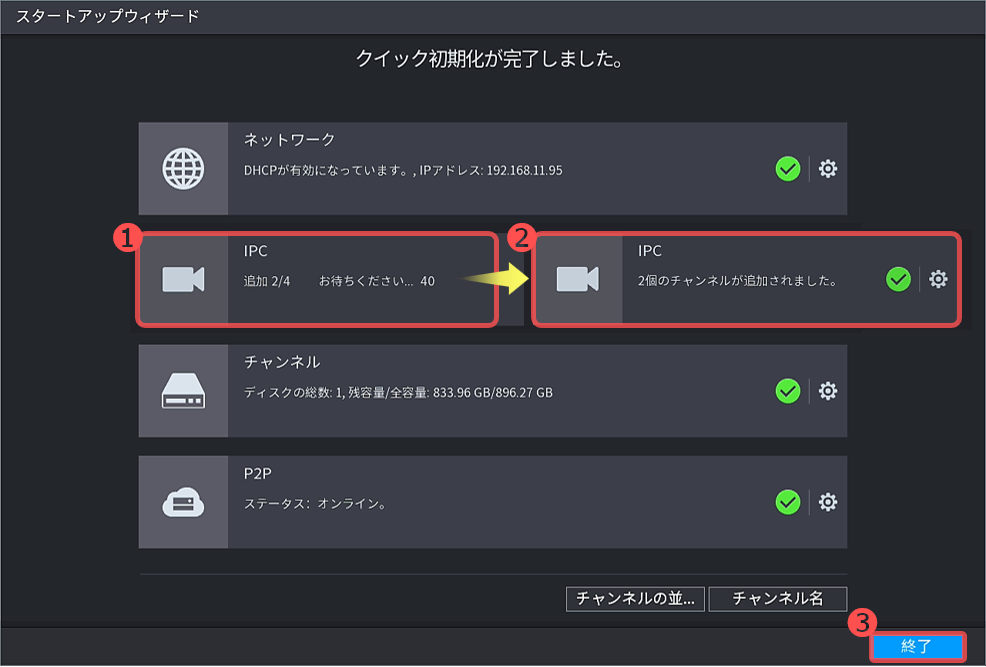

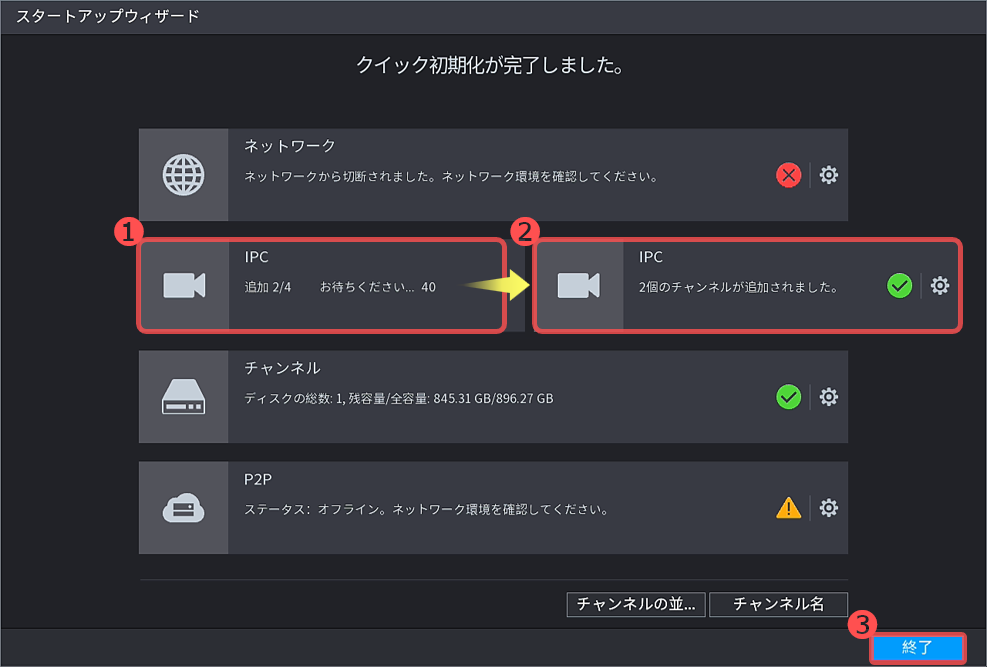

クイック初期化が開始され、❶[IPC追加状況]に進捗が表示されるため、すべてのカメラが追加されるまで待機します。

完了後、❷[状態アイコン]が[✔]に変わります。

カメラ追加の完了／失敗にかかわらず、❸[終了]をクリックし、以下の状況別（A・B）から選択のうえ次へ進んでください。

【手順6】

-出力解像度の変更-

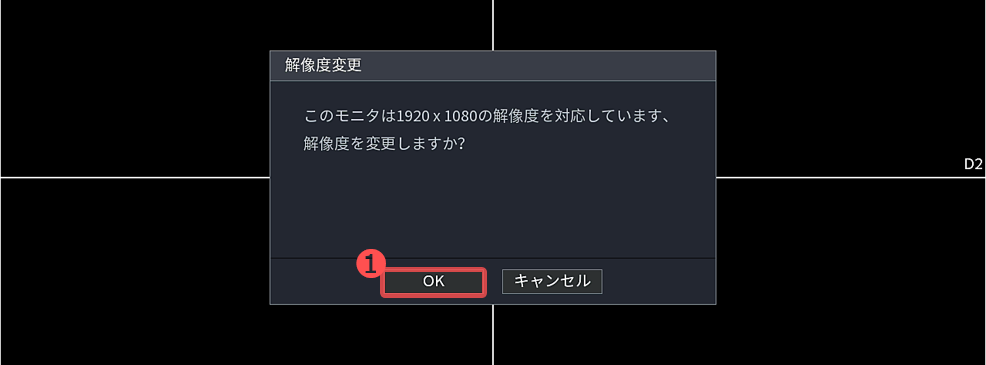

モニターの解像度に合わせて出力解像度の変更ガイダンスが表示されます。［解像度の初期値：1280 × 1024］

❶[OK]をクリックします。

ライブ画面に映像が出力されればペアリングは正常です。

【手順7】

-カメラの移動-

カメラを本設置の場所へ移動させ、映像が出力されるかを確認します。

カメラ本体のランプ状態の内容は以下の通りです。

⚠赤点滅の状態から1分前後待機してもNGの場合：

設置環境に問題があるため、設置場所の変更もしくは、有線LANの切り替えをご検討ください。

【手順8】

-解像度等のパラメータ調整-

設置条件が良好な場合に限り、必要に応じてカメラのパラメータを調整します。

良好ではない環境や安定した通信を得たい場合のWi-Fi接続では、初期値での設定を推奨します。

主なパラメータの初期値は以下の通りです。

■ 関連FAQ

関連する設定項目は以下を参照ください。

【手順6】

-出力解像度の変更-

モニターの解像度に合わせて出力解像度の変更ガイダンスが表示されます。［解像度の初期値：1280 × 1024］

❶[OK]をクリックします。

【手順7】

-カメラの再ペアリング-

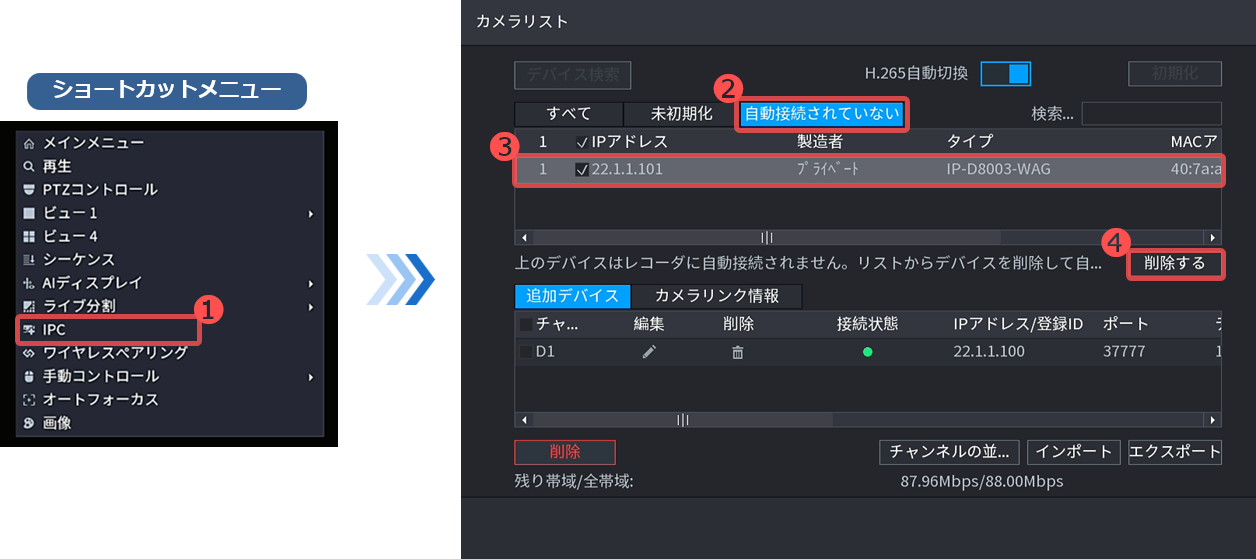

ライブ画面の任意の場所で右クリックし、❶[IPC]を押下し、 ❷[自動接続されていない]をクリックします。

一覧にペアリングが失敗したカメラが表示されている場合は、❸[✔]を入れ❹[削除する]をクリックします。

※当該一覧に表示されていない場合は、次ステップへ進みます。

【手順8】

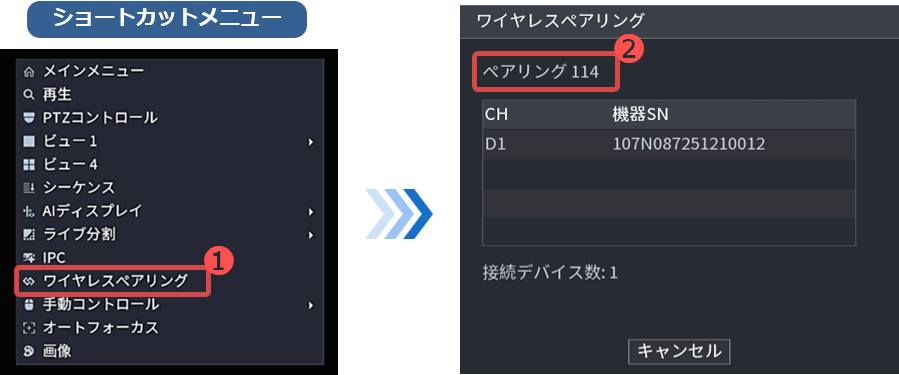

右クリックでライブ画面へ戻り、右クリックし、❶[ワイヤレスペアリング]を押下します。

ペアリングが試行され、❷[カウントダウン]が開始されます。（120秒）

カメラが追加されるまで待機します。

【手順9】

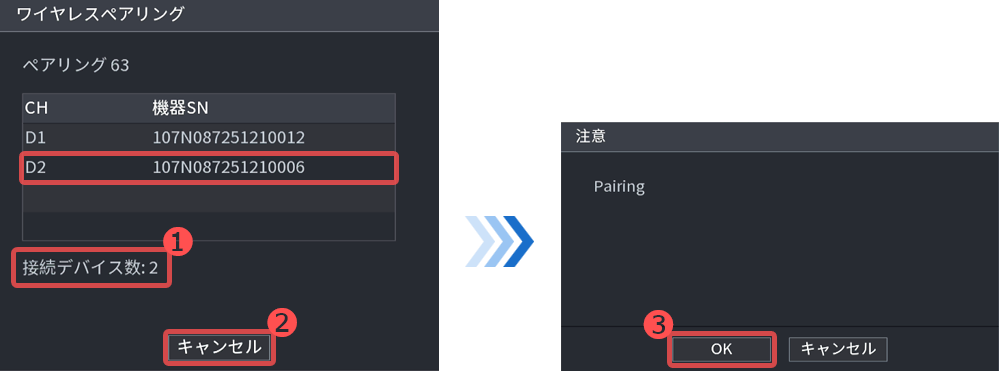

追加が成功すると一覧へ追加され、❶[接続デバイス数]にも反映されます。

追加完了後、❷[キャンセル] ＞ ❸[OK]をクリックし、ペアリング試行をキャンセルします。

ライブ映像が出力されていることを確認します。

【手順10】

-カメラの移動-

カメラを本設置の場所へ移動させ、映像が出力されるかを確認します。

カメラ本体のランプ状態の内容は以下の通りです。

⚠赤点滅の状態から1分前後待機してもNGの場合：

設置環境に問題があるため、設置場所の変更もしくは、有線LANの切り替えをご検討ください。

【手順11】

-解像度等のパラメータの調整-

設置条件が良好な場合に限り、必要に応じてカメラのパラメータを調整します。

良好ではない環境や安定した通信を得たい場合のWi-Fi接続では、初期値での設定を推奨します。

主なパラメータの初期値は以下の通りです。

■ 関連FAQ

関連する設定項目は以下を参照ください。

【手順1】

-配線接続の確認-

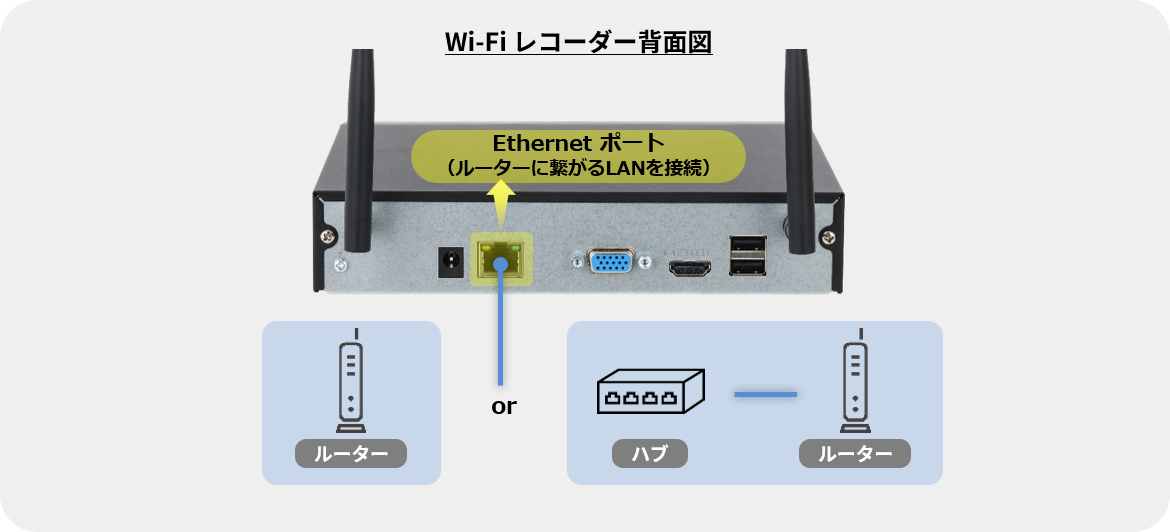

下図の通り、レコーダーのLANポートへルーターに繋がるLANを接続します。

【手順2】

-初期設定-

❶[地域]から日本を選択 ＞ ❷[システム時刻]を調整し、❸[次へ]をクリックします。

【手順3】

❶[パスワード]でレコーダーのログインパスワードを設定し、❷[パスワード確認]で再入力します。

パターン解除を設定する場合は、❸[解除パターン]を有効にし❹[次へ]をクリックします。

【手順4】

ロック解除パターンを有効にした場合は、任意の解除パターンを設定します。

【手順5】

画面のの案内通り、すべてのカメラの電源ON ＆ レコーダーの近くに置いた状態にします。

1. カメラのインジケータが"赤点灯"から"緑点滅"になっていることを確認。
2. レコーダーの前面、向かって右側のインジケータが"青点滅"しているかを確認。

​

❶[次へ]をクリックします。

【手順6】

クイック初期化が開始されます。

-ネットワーク状態の確認-

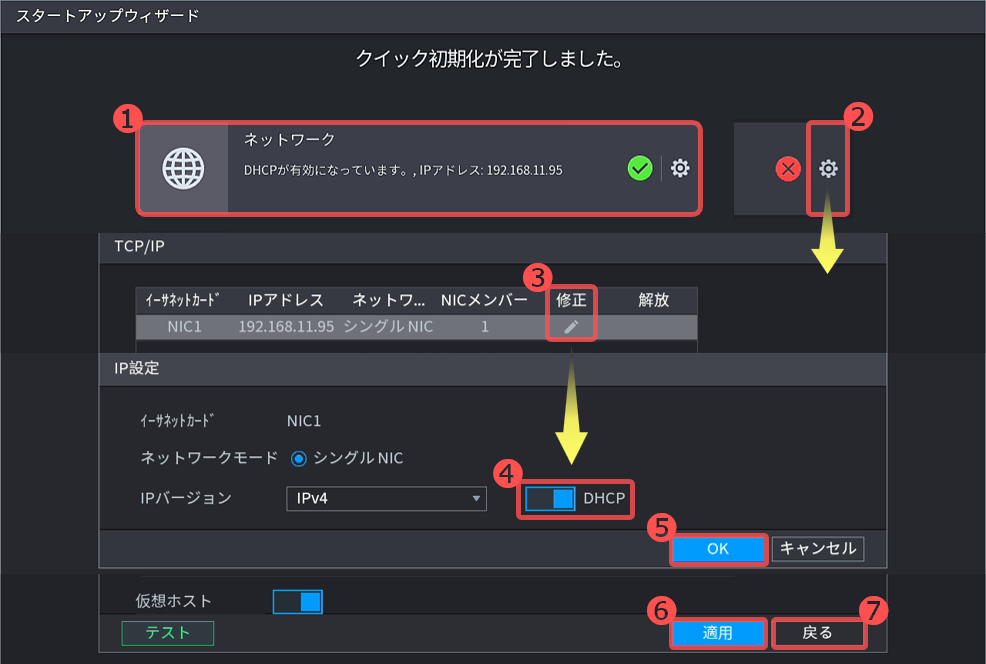

❶[ネットワーク]の状態アイコンが[✔]に変われば、DHCPのIP割り当て成功です。

​

⚠状態が[×]の場合：❷[⚙アイコン] ＞ ❸[修正アイコン] ＞ ❹[DHCP]が有効=青色になっていることを確認します。

❺[OK] ＞ ❻[適用] ＞ ❼[戻る]を押下し、状態アイコンが[✔]に変われば成功です。

【手順7】

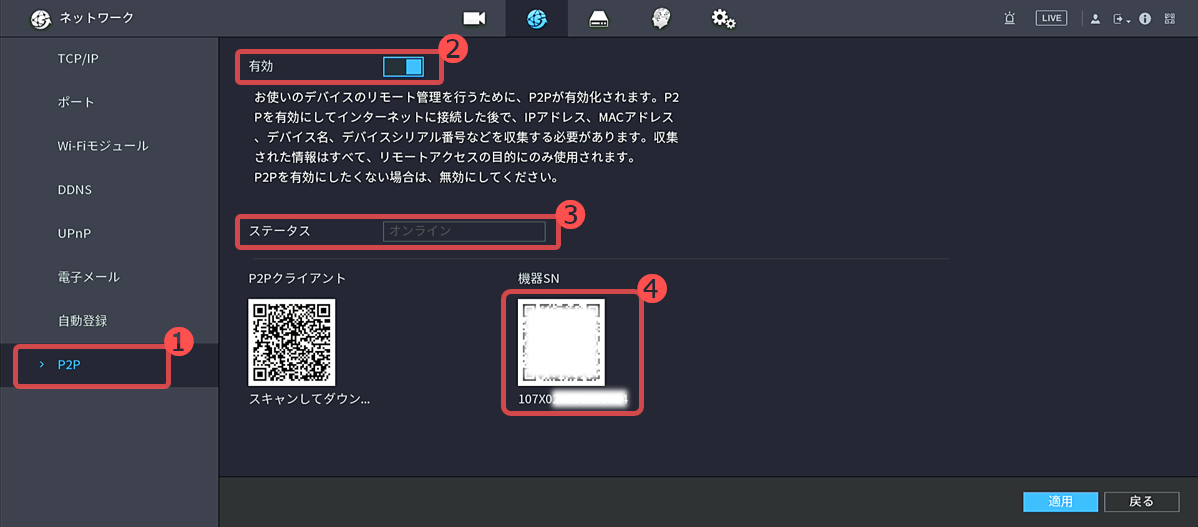

-P2P状態の確認-

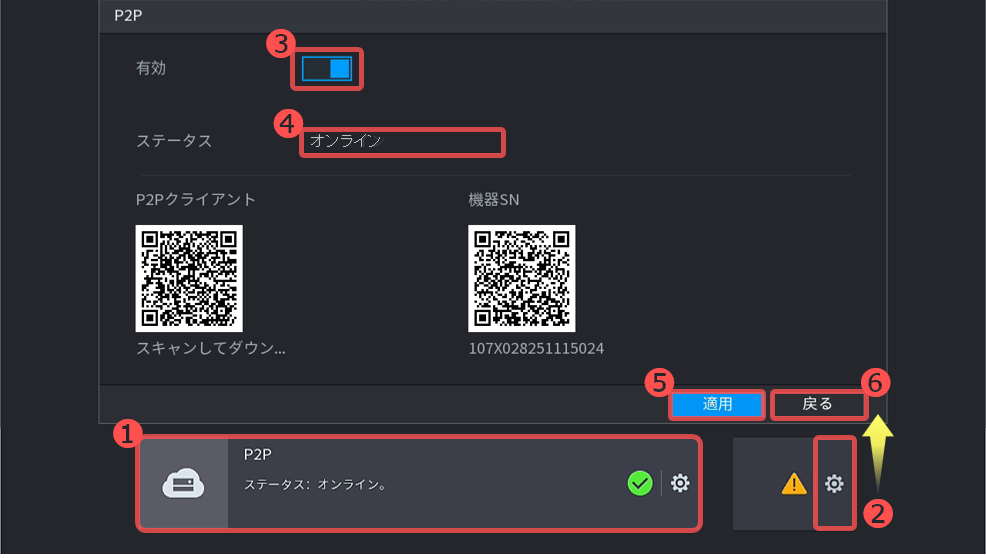

❶[P2P]の状態アイコンが[✔]に変われば、インターネットへの接続に成功です。

​

状態が[⚠]の場合：❷[⚙アイコン] を押下し、❸P2Pが[有効=青色] ＆ ❹ステータスが[オンライン]になっていることを確認します。

❺[適用]を押下し、状態アイコンが[✔]に変われば成功です。

【手順8】

-カメラのペアリング状態の確認-

❶[IPC追加状況]に進捗が表示されるため、すべてのカメラが追加されるまで待機します。

完了後、❷[状態アイコン]が[✔]に切り替わります。

カメラ追加の完了／失敗にかかわらず、❸[終了]をクリックし、以下の状況別（A・B）から選択のうえ次へ進んでください。

【手順9】

-出力解像度の変更-

モニターの解像度に合わせて出力解像度の変更ガイダンスが表示されます。［解像度の初期値：1280 × 1024］

❶[OK]をクリックします。

ライブ画面に映像が出力されればペアリングは正常です。

【手順10】

-カメラの移動-

カメラを本設置の場所へ移動させ、映像が出力されるかを確認します。

カメラ本体のランプ状態の内容は以下の通りです。

⚠赤点滅の状態から1分前後待機してもNGの場合：設置環境に問題があるため、設置場所の変更もしくは、有線LANの切り替えをご検討ください。

【手順11】

-時刻の自動補正の設定-

NTPサーバーと定期同期し、時刻を自動で補正します。

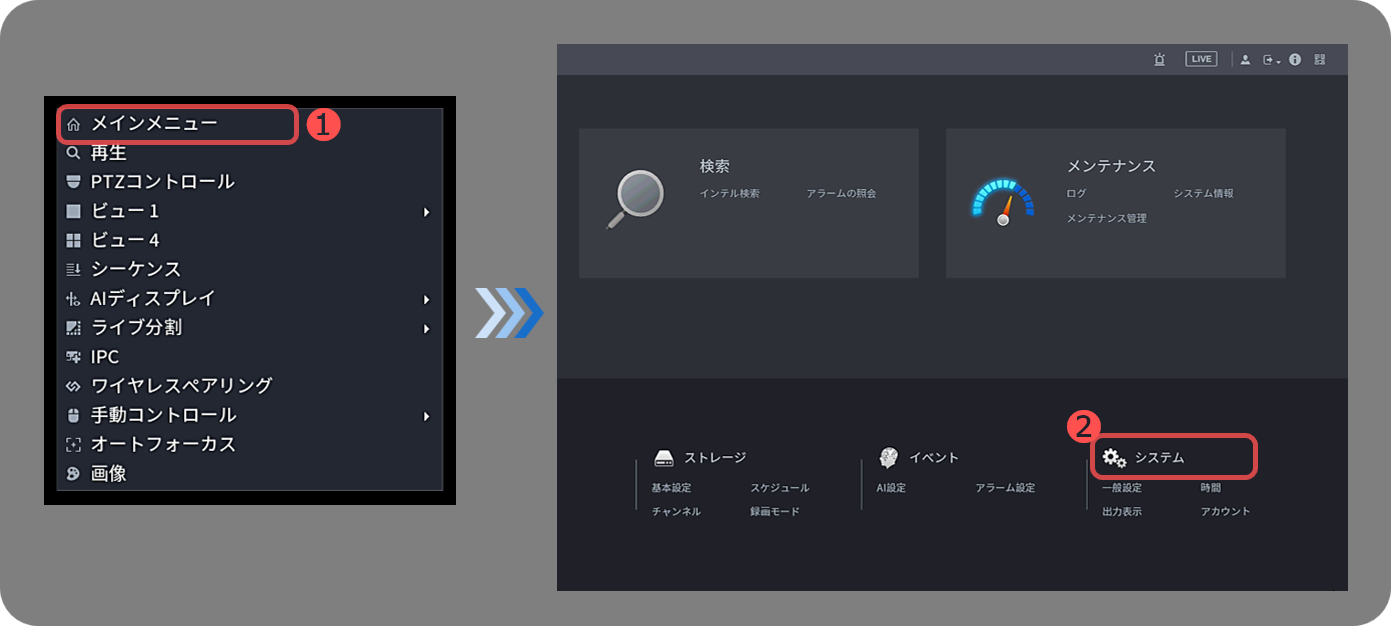

ライブ画面の任意の場所で右クリックし、❶[メインメニュー] ＞ ❷[システム]をクリックします。

【手順12】

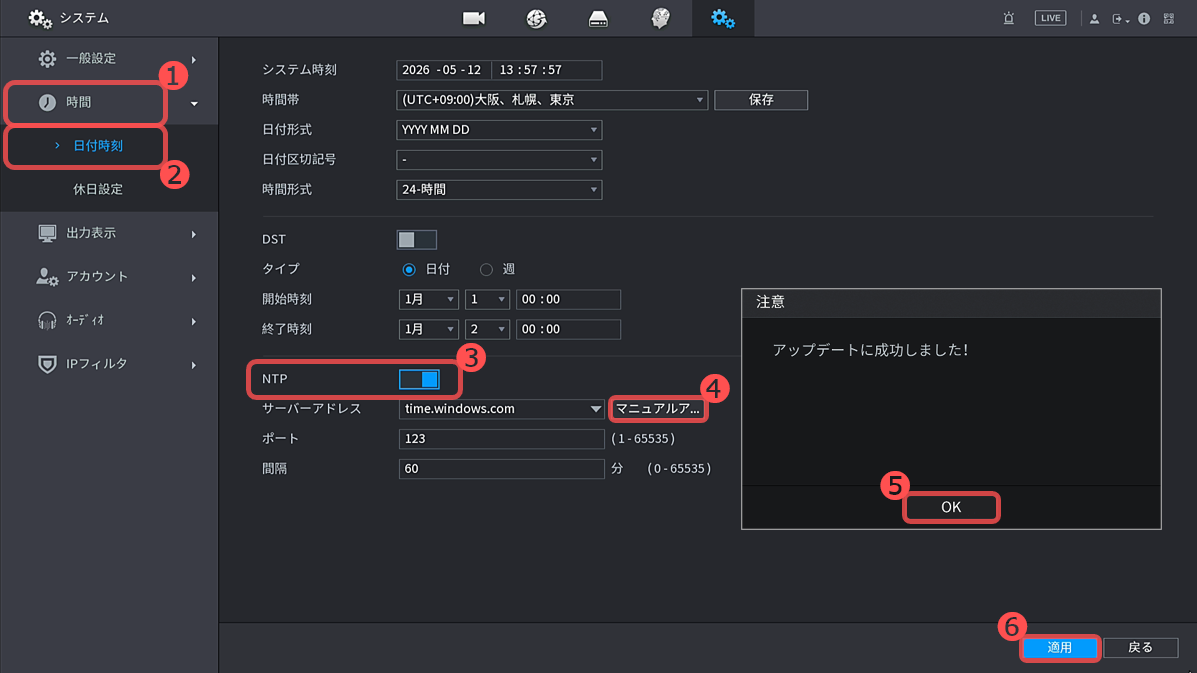

❶[時間] ＞ ❷[日付時刻] ＞ ❸[NTP]を有効（青色バー）にします。

❹[マニュアルアップデート]をクリックし、成功したことを確認し❺[OK] ＞ ❻[適用]をクリックします。

※マニュアルアップデート：NTP同期を手動で即時に行う機能です。

【手順13】

-解像度等のパラメータの調整-

設置条件が良好な場合に限り、必要に応じてカメラのパラメータを調整します。

良好ではない環境や安定した通信を得たい場合のWi-Fi接続では、初期値での設定を推奨します。

主なパラメータの初期値は以下の通りです。

■ 関連FAQ

関連する設定項目については以下を参照ください。

【手順9】

-出力解像度の変更-

モニターの解像度に合わせて出力解像度の変更ガイダンスが表示されます。［解像度の初期値：1280 × 1024］

❶[OK]をクリックします。

【手順10】

-カメラの再ペアリング-

ライブ画面の任意の場所で右クリックし、❶[IPC]を押下し、 ❷[自動接続されていない]をクリックします。

一覧にペアリングが失敗したカメラが表示されている場合は、❸[✔]を入れ❹[削除する]をクリックします。

※当該一覧に表示されていない場合は、次ステップへ進みます。

【手順11】

右クリックでライブ画面へ戻り、右クリックし、❶[ワイヤレスペアリング]を押下します。

ペアリングが試行され、❷[カウントダウン]が開始されます。（120秒）

カメラが追加されるまで待機します。

【手順12】

追加が成功すると一覧へ追加され、❶[接続デバイス数]にも反映されます。

追加完了後、❷[キャンセル] ＞ ❸[OK]をクリックし、ペアリング試行をキャンセルします。

ライブ映像が出力されていることを確認します。

【手順13】

-カメラの移動-

カメラを本設置の場所へ移動させ、映像が出力されるかを確認します。

カメラ本体のランプ状態の内容は以下の通りです。

⚠赤点滅の状態から1分前後待機してもNGの場合：設置環境に問題があるため、設置場所の変更もしくは、有線LANの切り替えをご検討ください。

【手順14】

❶[時間] ＞ ❷[日付時刻] ＞ ❸[NTP]を有効（青色バー）にします。

❹[マニュアルアップデート]をクリックし、成功したことを確認し❺[OK] ＞ ❻[適用]をクリックします。

※マニュアルアップデート：NTP同期を手動で即時に行う機能です。

【手順15】

-解像度等のパラメータの調整-

設置条件が良好な場合に限り、必要に応じてカメラのパラメータを調整します。

良好ではない環境や安定した通信を得たい場合のWi-Fi接続では、初期値での設定を推奨します。

主なパラメータの初期値は以下の通りです。

■ 関連FAQ

関連する設定項目については以下を参照ください。
