Q: 【CVI】［NS-C8002C-FC / C-5002C-FC］フルカラーカメラの逆光補正や白色LEDの点灯設定方法

IPカメラ CVIシリーズ 該当型番 NS-C8002C-FC NS-C5002C-FC フルカラーカメラの**逆光補正や白色LEDの点灯条件を変更**する設定手順についてご案内します。 詳細は以下の表を参照ください。 項目 設定内容 Backlight Mode 逆光補正設定 Illuminator 白色ＬＥＤ設定 以下から設定したいカメラメニューを選択のうえ、手順へ進んでください。

【CVI】［NS-C8002C-FC / C-5002C-FC］フルカラーカメラの逆光補正や白色LEDの点灯設定方法

IPカメラ	CVIシリーズ
該当型番	NS-C8002C-FC NS-C5002C-FC

フルカラーカメラの逆光補正や白色LEDの点灯条件を変更する設定手順についてご案内します。

詳細は以下の表を参照ください。

項目	設定内容
Backlight Mode	逆光補正設定
Illuminator	白色ＬＥＤ設定

以下から設定したいカメラメニューを選択のうえ、手順へ進んでください。

【手順1】

設定したいカメラのライブ画面をダブルクリックで単画面にします。

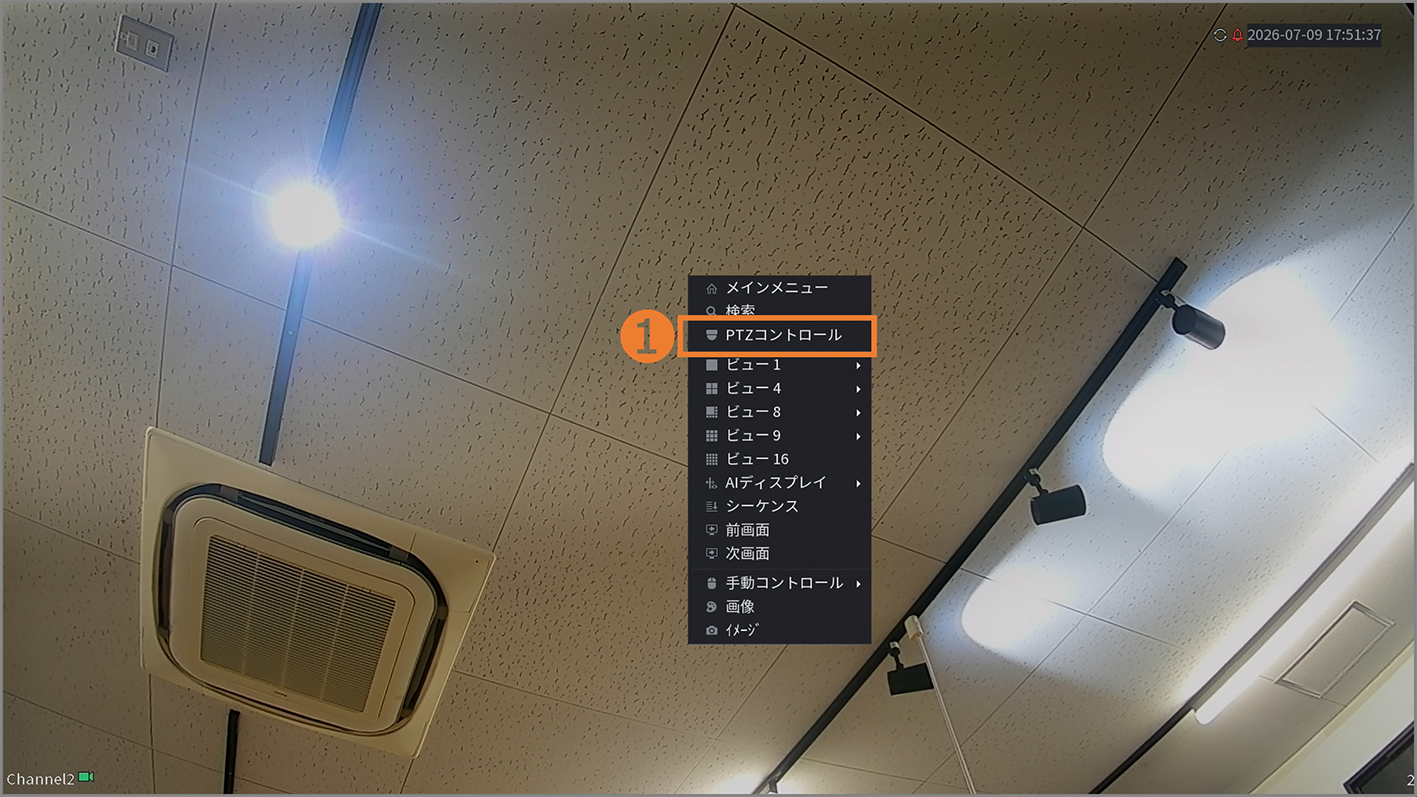

任意の場所で右クリック＞ ❶[PTZコントロール]をクリックします。

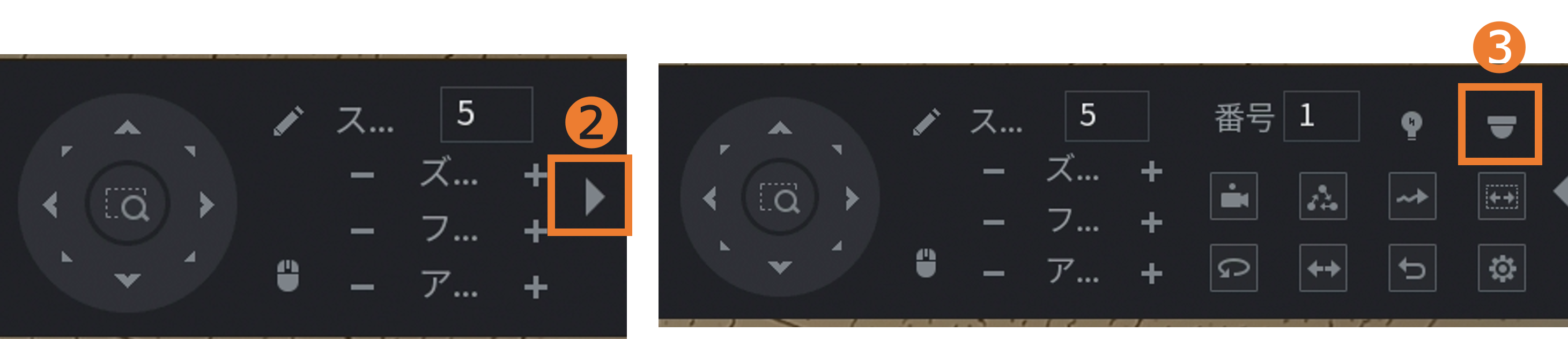

❷ [▶] ＞❸PTZマークを左クリックで進みカメラ設定を開きます。

【手順２】

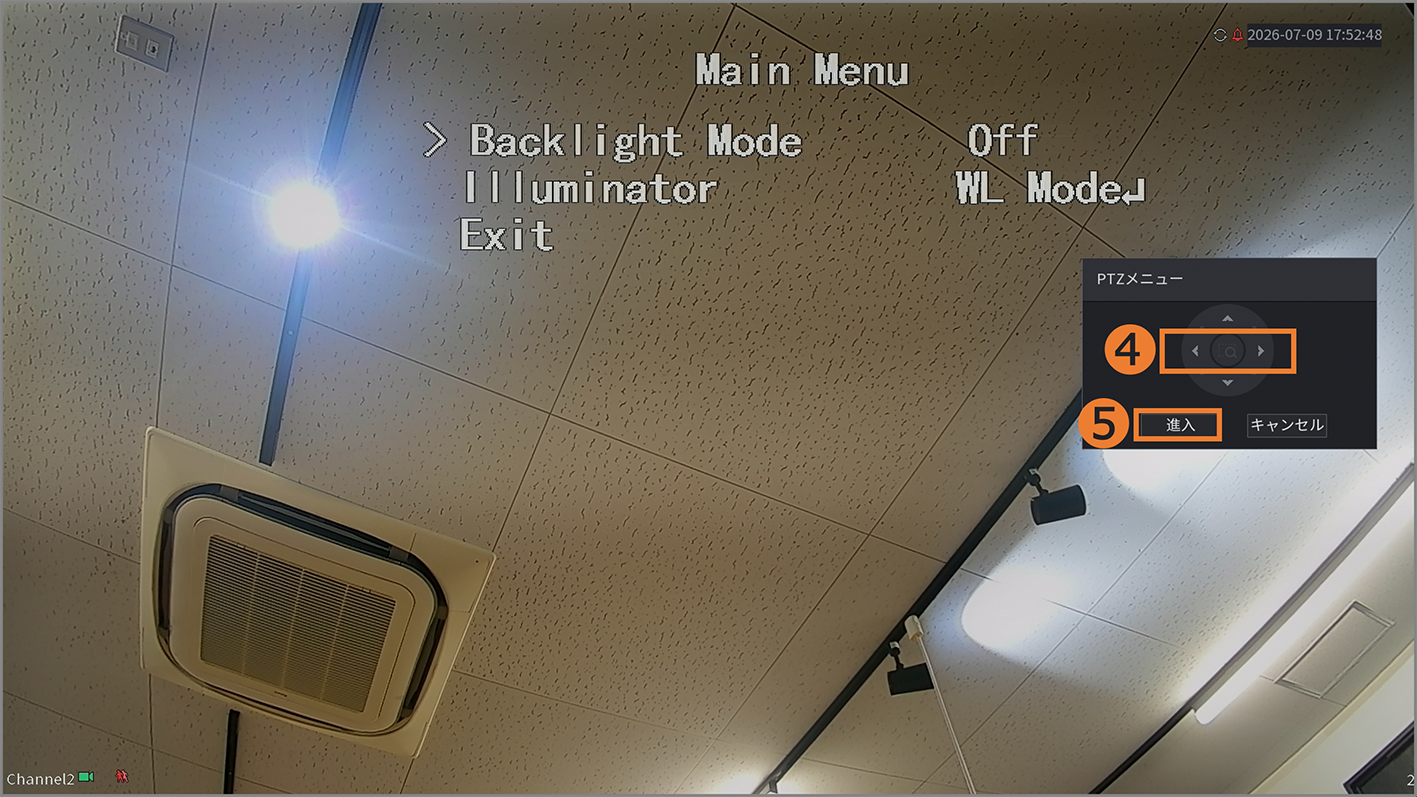

❹【◀▶】でモード選択＞❺[進入]＞設定項目を変更します。

モード	設定項目	使用例
BLC （Backlight Compensation）	On/Off	背景が明るすぎて、人物が黒く潰れる時。・出入口に背を向けた人などが居て人物像が黒く潰れてしまう場合
WDR （Wide Dynamic Range）	1~5段階	明るい背景と暗い室内が混在する場所・逆光が強い屋外と暗い屋内や軒下を同時に映す場合
HLC （Highlight Compensation）	1~5段階	車のヘッドライトなど強い光を抑制・夜間の車両監視、照明が直接映る場所などで白飛びを防止
OFF

設定項目を変更後、❻ [▼] ＞❼ [Return]＞❽ [進入]

【手順3】

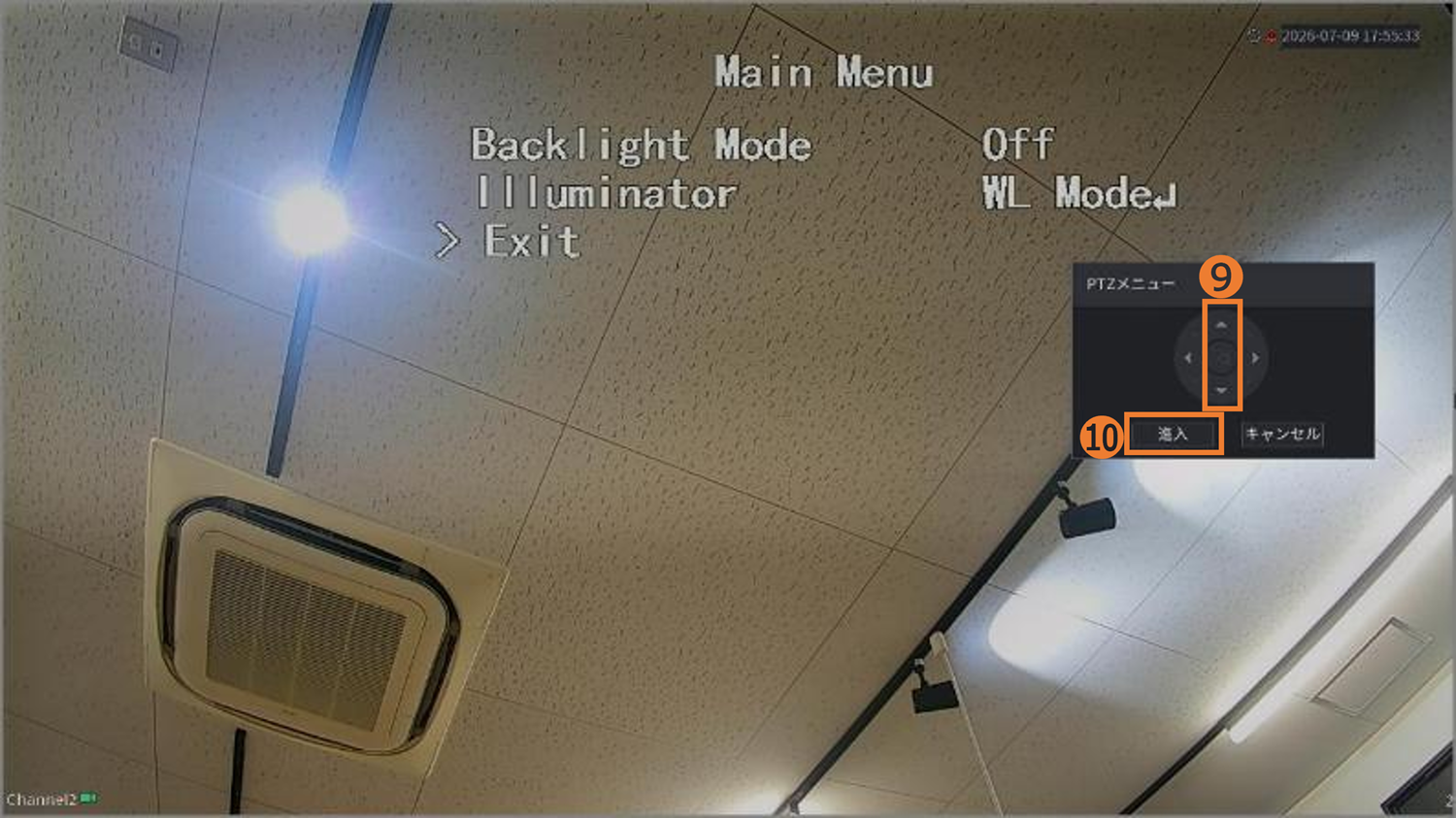

❾[▼]で[Exit]を選択＞❿[進入]

【手順４】

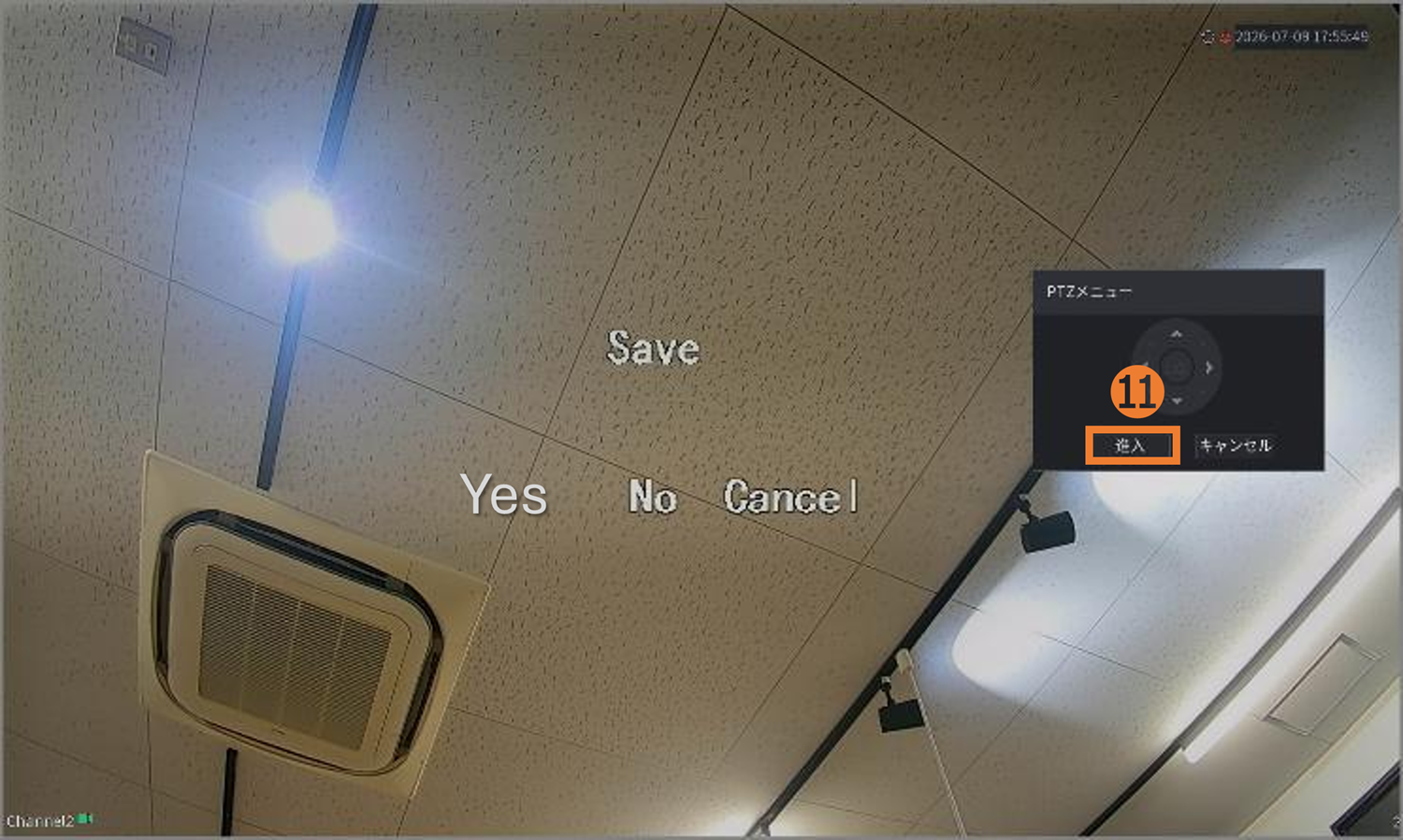

Save画面になりYesが点滅状態で、⓫[進入]で設定は保存されます。

画面上で何度か右クリックをするとライブ映像が表示されます。

【手順1】

設定したいカメラのライブ画面をダブルクリックで単画面にします。

任意の場所で右クリック＞ ❶[PTZコントロール]をクリックします。

❷ [▶] ＞❸PTZマークを左クリックで進みカメラ設定を開きます。

【手順2】

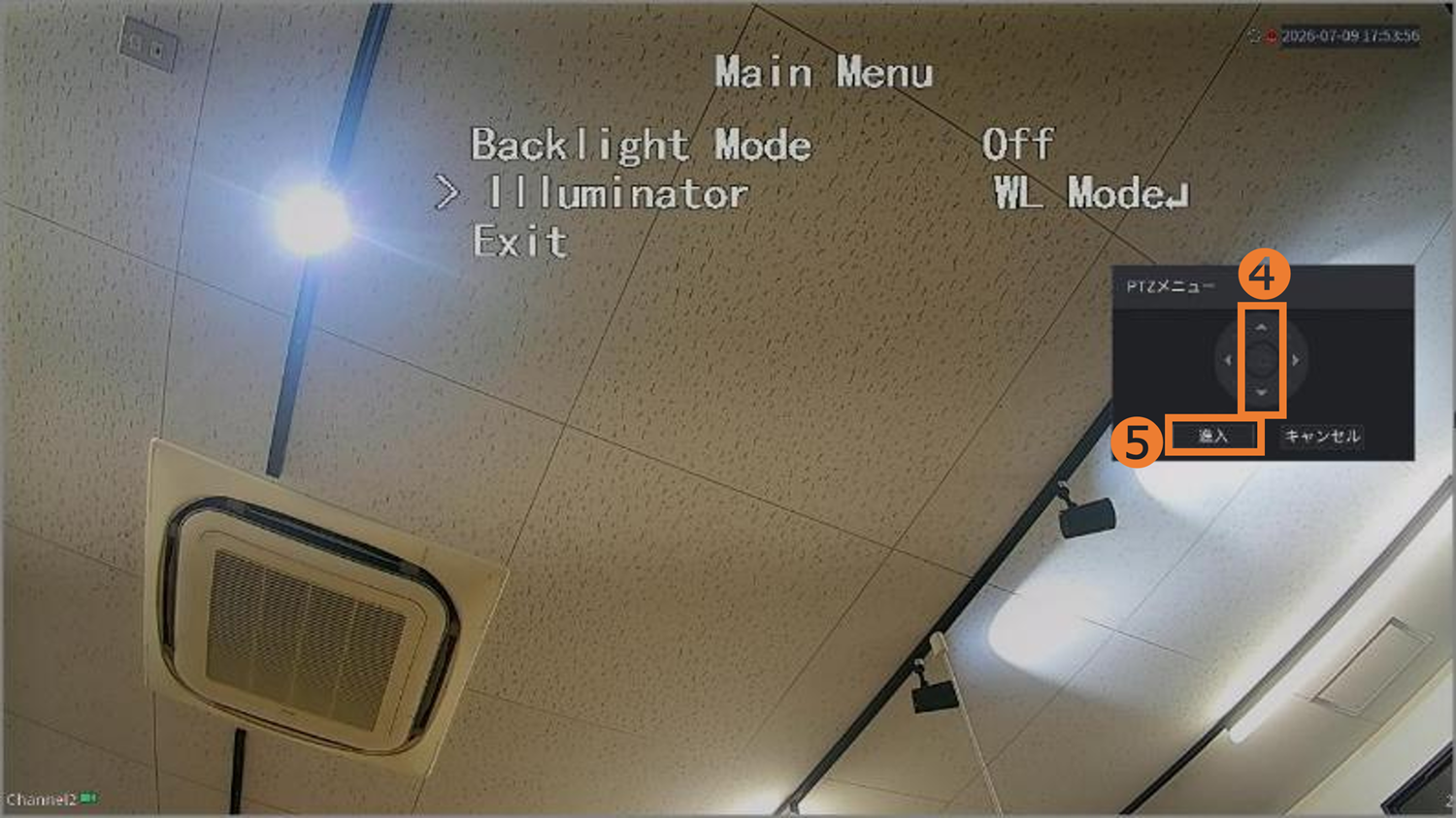

❹[▼]＞[Illuminator]を選択＞❺[進入]

【手順３】

❻[◀▶]でモード選択＞❼[進入]

※Onの場合明るさのLevelを変更し、[Return]で画面を戻します。

モード	点灯条件
Auto	ある程度の暗さ（約0.0001 lux付近）になると自動で点灯。
On	常に点灯　明るさを1～5段階で選択が可能
Off	常に消灯

【手順４】

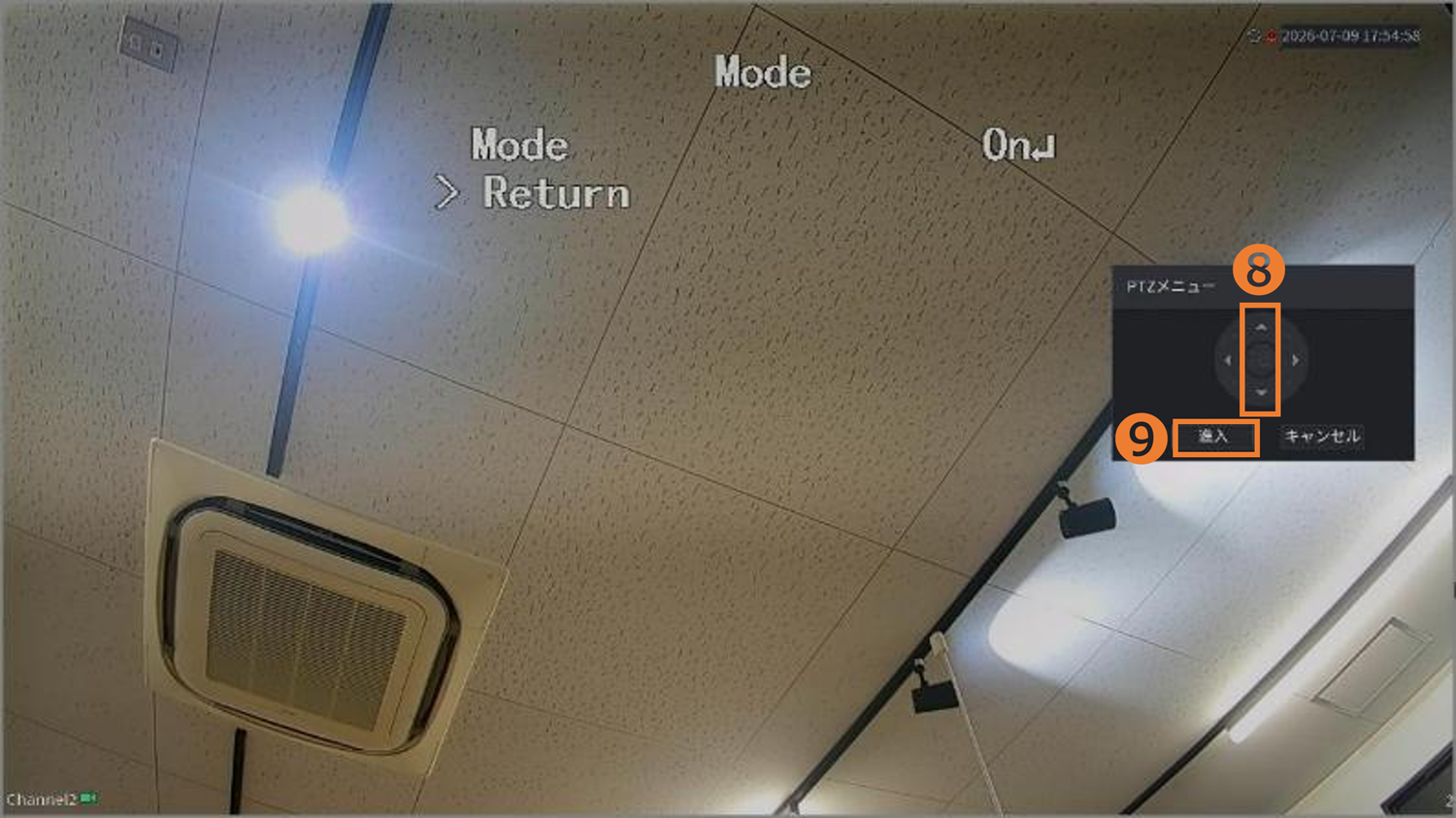

❽[▼]でReturn＞❾[進入]

【手順５】

❿[▼]でExitを選択＞⓫[進入]

【手順６】

Save画面になりYesが点滅状態で、⓬[進入]で設定は保存されます。

画面上で何度か右クリックをするとライブ映像が表示されます。
